Nouveau
L'outil SMART de TESTIA offre une IHM tactile d’une convivialité unique, des performances ultrasons, courants de Foucault et résonance optimisées et qualifiées pour l’aéronautique, des applications de contrôles semi-automatisées, un système optionnel d’expertise à distance ou encore l'insertion des expertises réalisées directement dans la fiche de vie de l'avion.

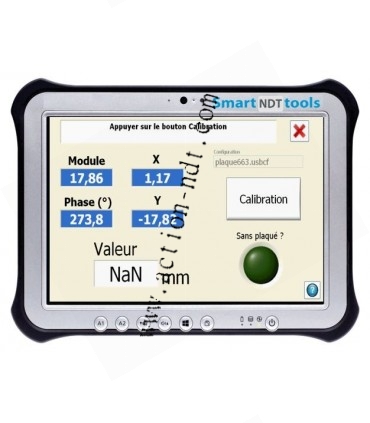

SMART UE1 Neo
Le seul instrument bi-méthodes connecté dans le monde des CND
Le SMART UE1 est un équipement portable léger offrant la capacité d’effectuer à la fois des ultrasons & des courants de Foucault. Disponible avec de nombreux modules pour répondre à divers types d’indications (délaminage, décollement, fissures de fatigue, épaisseur & mesure de revêtement, manque de revêtement, etc.). Le SMART UE1 permet de réel gain de temps et d’argent via ses outils d’automatisations d’analyses et de rapports. C’est le couteau Suisse des opérateurs CND.
Caractéristiques principales
üPolyvalent: instrument tout-en-un
üLéger: portatif ou avec harnais
üIntuitif: modules Go/no Go, écran tactile, inspection guidée
üEfficace: Analyse automatisée & génération de rapports
üRéférencé et utilisé dans de nombreuses applications aéronautiques
Fonctionnalités Logiciels
Spécifications
Dimensions |
280 x 198 x 80 mm |
Poids |
2 kg |
Tension de recharge |
100-240 VAC; 50/60 Hz; 1.6-0.9 A |
Ecran |
10,1 écran tactile HD: haute résolution (1920 x 1200 pixels) |
Caméras |
2: avant & arrière |
Connecteur codeur |
Fisher 12 broches |
Sorties tablettes |
Audio, HDMI, USB |
Normes |
Conformité avec norme EN ISO 22232-1 & EN15548-1:2008 + marquage CE |
Indice de protection |
IP65 |
Température |
De-10 ° c à 45 ° c |
Ultrasons
Tension |
De 5V à 200V (1V-Step) |
Largeur d’impulsion |
De 35ns à 1,25 μs (± 10%) |
Fréquence maximale de répétition d’impulsions |
1 kHz |
Gain d’amplification dynamique |
5 dB à 80 dB |
Bande Passante |
0,6 MHz à 25 MHz @-3dB |
Fréquence d’échantillonnage |
96 MHz, 48 MHz, 32 MHz ou 24 MHz |
Connecteur UT |
Lemo00 |
Courants de Foucault
Tension de sortie |
Jusqu’à 5Vpp |
Fréquence |
De 800 Hz à 4 MHz |
Gain d’amplification dynamique |
79 dB de base |
Modes |
Différentiel & absolu |
Connecteur ET |
Fisher 16 broches |
Liste des qualifications Airbus :
54-52-05-250-801-A01 |
53-39-26-270-801-A01 |
53-21-55-250-801-A01 |
53-30-23-270-801-B01 |
51-10-07-270-801 |
53-30-50-270-801-A01 |
54-51-80-270-801-A01 |
53-30-54-270-801-A01 |
57-12-04-270-801-B01 |
53-30-55-270-801-A01 |
57-12-04-270-801-A01 |
53-30-70-270-801-B01 |
57-11-64-250-801-A01 |
53-39-08-270-801-A01 |
57-12-03-270-802-A01 |
53-38-06-270-801-A01 |
57-12-03-270-802-B01 |
53-30-30-270-801-A01 |
57-12-04-270-802-B01 |
57-18-25-270-801-A01 |
57-11-75-270-805-A01 |
57-61-21-270-801-A01 |
57-11-73-270-803-A01 |
53-38-46-270-801-A01 |
57-12-03-270-801-B01 |
53-38-45-270-801-A01 |
57-12-03-270-801-A01 |
53-38-46-270-801-B01 |
57-12-04-270-802-A01 |
53-38-39-250-801-B01 |
57-20-96-270-801-A01 |
53-30-28-270-801-B01 |
57-20-86-270-802-A01 |
53-11-02-270-802-B01 |
53-11-08-270-802-A01 |
57-21-05-270-802-A01 |
57-11-79-270-801-A01 |
53-31-42-270-801-A01 |
53-11-96-270-801-A01 |
53-11-20-270-801-A01 |
53-30-23-270-801-B01 |
53-11-18-270-801-A01 |
53-30-70-270-801-B01 |
53-11-10-270-801-A01 |
53-30-50-270-801-A01 |
53-30-54-270-801-A01 |
53-30-55-270-801-A01 |
53-30-55-270-801-A01 |
53-30-71-270-801-A01 |
53-30-30-270-801-A01 |
57-61-21-270-801-A01 |
53-30-28-270-801-B01 |
