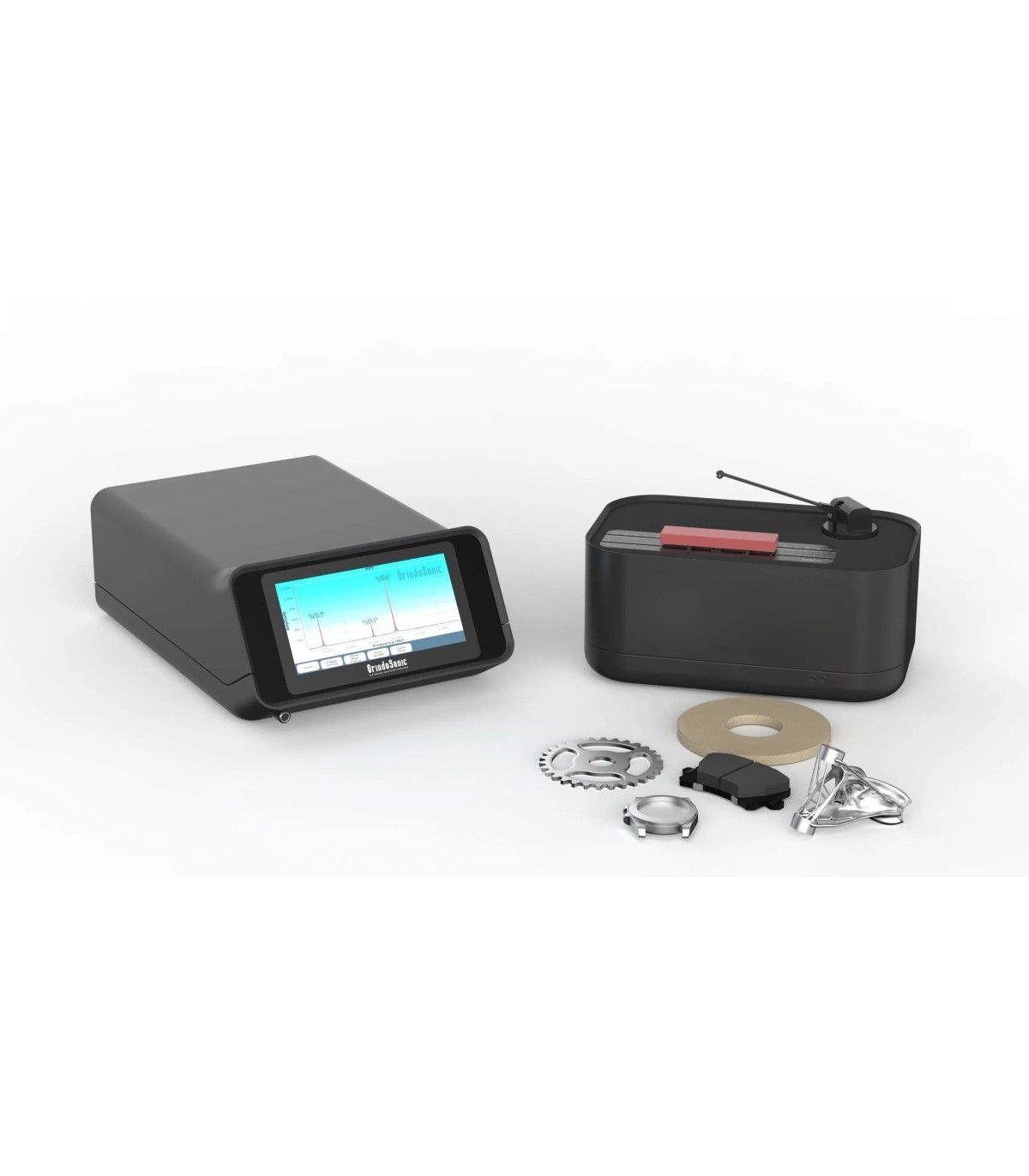

Système CND par résonance GrindoSonic MK7
La Technique d'Excitation par Impulsion (IET) est une méthode d'essai non destructive qui mesure les fréquences de résonance d'un échantillon pour déterminer ses propriétés élastiques. Une impulsion mécanique légère excite les modes de vibration naturels de l'échantillon. Le signal résonant résultant est capturé par un capteur, et les fréquences de résonance sont analysées pour calculer : Module de Young (E) - rigidité du matériau, Module de cisaillement (G) - rigidité en torsion, Coefficient de Poisson (v) - ratio de déformation latérale, Amortissement (Q-1) - friction interne/défauts.
Référence:
Fonctionnement
- Un léger impact excite les modes de vibration naturels de l'échantillon
- Un capteur enregistre la réponse résonante avec une résolution de 0,1ppm
- E, G, coefficient de Poisson et amortissement calculés en moins d'une seconde
Avantages
- Rapide : Mesure en quelques secondes. Parfait pour le contrôle qualité en production.
- Précis : Résolution en fréquence supérieure à 0,1 ppm. Résultats hautement reproductibles.
- Non Destructif : Testez chaque pièce sans dommage. Inspection 100% possible.
- conimique : Faible coût d'exploitation. Pas de consommables. Préparation minimale.
- Haute température : Mesurez jusqu'à 1600°C avec nos systèmes HT.
- Toute taille : De quelques millimètres aux très grands objets. La taille n'a pas d'importance
Applications :
- Métaux et Alliages
- Céramiques Techniques
- Composites
- Fabrication Additive
- Industrie Horlogère
- Systèmes de Freinage
- Polymères
Conforme aux normes :
- ASTM E1876,
- ASTM E3397,
- ASTM E2534,
- ASTM E111,
- ASTM C1259,
- ASTM C1198,
- ASTM C1161,
- ASTM C1548,
- ASTM C885,
- ASTM C215,
- ASTM C623,
- ASTM C747,
- ASTM C848,
- ISO 12680-1,
- ISO 3312,
- EN 843-2,
- EN14146,
- SAE J2598,
- GB/T 22315,
- GB/T 8411.2,
- BG/T 31544,
- GB/T 34186.
Spécifications Techniques MK7
| Plage de fréquences | 20 Hz – 150 kHz |
| Précision absolue | >0,005% |
| Résolution | 1 sur 10 millions (0,1 ppm) |
| Répétabilité | 3 sur 10 millions (0,3 ppm) |
| Taux d'échantillonnage | 10 kHz – 1 MHz |
| Capacité d'échantillonnage | 1k – 524k échantillons |
| Filtres analogiques | 8 × passe-bande du 8e ordre |
| Filtres numériques | 4 filtres programmables |
| Écran | Écran tactile multicouleur 7" |
| Stockage | 10 Go standard (extensible à 58 Go) |
| Export de données | Format CSV |
| Connectivité | Ethernet |
| Alimentation | 100–240 VAC, 50–60Hz, max 42W |
| Indice de protection | IP50 |
